Низкобортные, полупогружные, полуподводные военные корабли - 10
- Опубликовано: 29.08.2025, 15:17
- Просмотров: 2193
Содержание материала
Тип «Milwaukee»
Эти четыре корабля спроектировал Д. Идс, и построил на своей верфи «Union Iron Works» в Каронделете.
Их заложили на стапелях 27 мая 1862 г. А спустили на воду с разбежкой в восемь с половиной месяцев: «Winnebago» (cп. 4.07.1863), «Milwaukee» (сп. 4.02.1864), «Chickasaw» (сп. 10.02.1864), «Kickapoo» (сп. 12.03.1864).

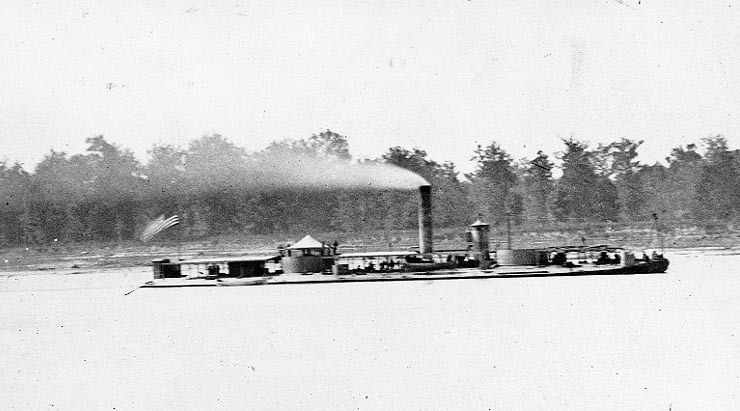

Монитор «Kickapoo»
Это были первые двухбашенные речные мониторы. За основу Идс взял проект эриксоновского монитора «Passaic», но уменьшил калибр орудий с 15-дм до 11-дм, увеличил длину на 8,84 м, ширину на 3,06 м.
В техническом задании было сказано, что осадка не должна превышать 1,22 м (4 фута), но из-за тяжести двух башен и 4-х орудий Дальгрена она оказалась на 61 см (1,83 м) больше.
Однако по сравнению с «Пассаиком» осадка стала меньше на 1,37 м, тогда как скорость возросла на 2 узла!

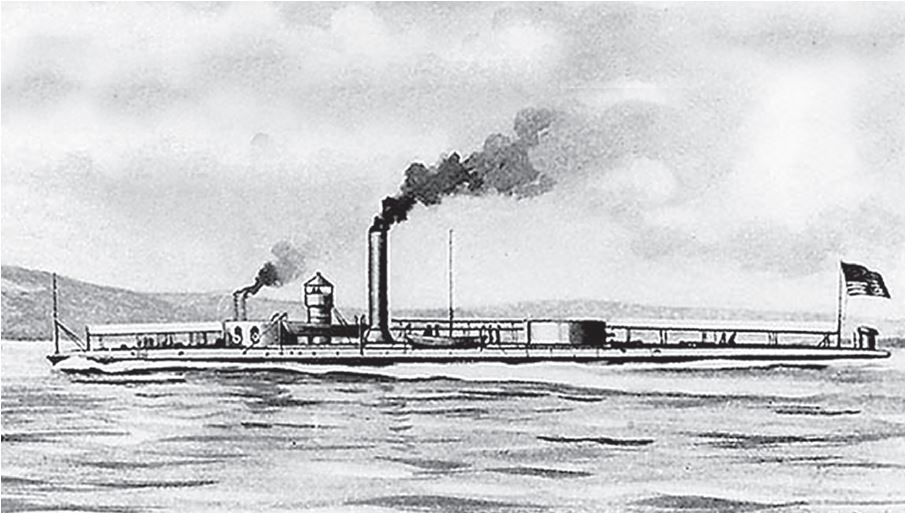

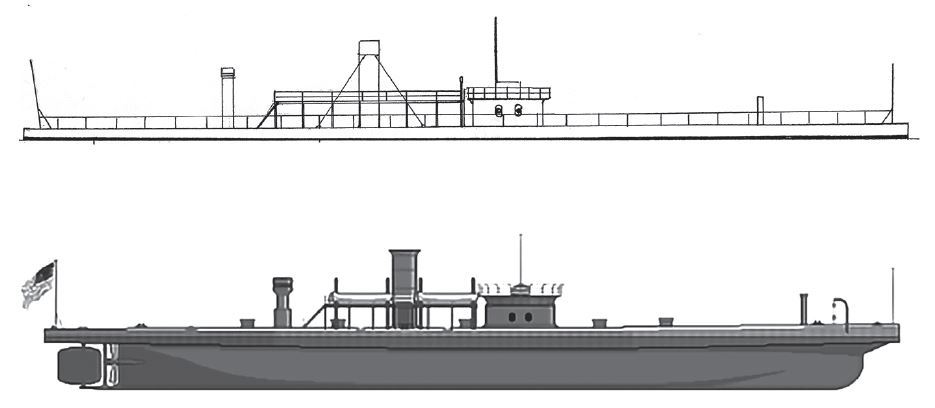

Монитор «Chickasaw» (тип «Milwaukee»)
Хотя Идс проектировал новые корабли для действий на реках, они прекрасно плавали вдоль побережья в Мексиканском заливе.
«Милуоки» погиб 28 марта 1865 г. Три остальных продали на слом в 1874 г.
«Виннебаго» и «Чикасо» в бою с броненосцем южан «Теннесси»
Водоизмещение 1300 т. 69,8 × 17,07 × 1,83 м. Семь котлов, Четыре машины общей мощностью 610 л. с. Четыре винта диаметром 3 м. Скорость 9 узлов. Броня: борт 76 мм, выпуклая палуба (turtle-deck) 12,7 мм, башни 203 мм (внутренний диаметр башен 6,4 м). Численность экипажа из-за увеличения числа кочегаров, машинистов и артиллеристов возросла с 75 до 120 человек.
Артиллерия: 4—279-мм гладкоствольные пушки Дальгрена (2 × II).
МОРЕХОДНЫЕ ( SEAGOING) МОНИТОРЫ
Летом 1862 г. Департамент флота решил построить три монитора «открытого моря». Первые два спроектировал Дж. Эриксон.
«Puritan»
28 июля 1862 г. на верфи «Continental Iron Works» был заложен железный монитор «Puritan». На воду его спустили 2 июля 1864 г., но до окончания войны он не вступил в строй.
После наступления мира работы на нём прекратили.
«Пуританец» стоял у стенки 11 лет (!), до 1874 г., когда его продали на слом.
Водоизмещение 4192 т. Корпус железный. 103,62 × 15,24 — 6,1 м.
Шесть котлов, две машины Эриксона по 320 л. с. Скорость до 8 узлов.
Экипаж отсутствовал.
Броня: борт 152–51 мм, палуба 51 мм, башня 381 мм.
В башне два гладкоствольных орудия Дальгрена калибра 500 мм.
Это по сей день рекордный калибр корабельных орудий (на японских «Ямато» и «Мусаси» стояли пушки калибра 460 мм).

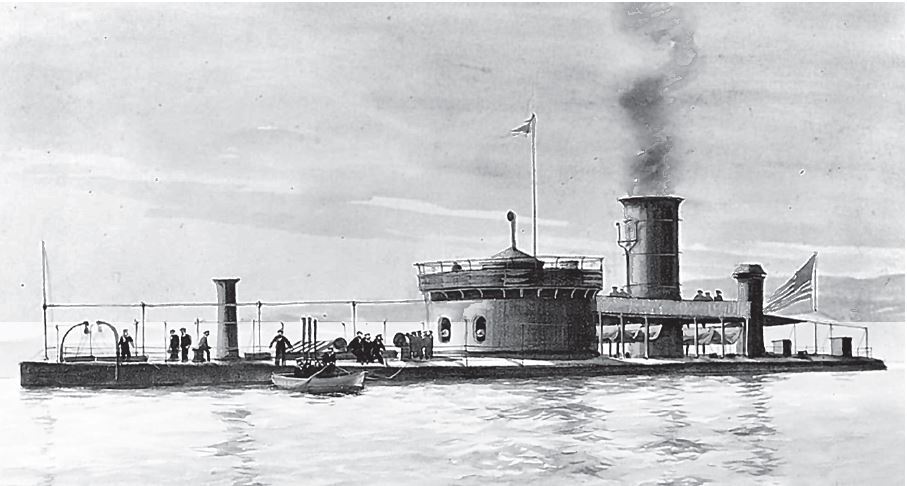

«Puritan»
Для сравнения: размеры французского «Глуар», первого в мире мореходного броненосца с высоким бортом, вступившего в строй в августе 1860 г., были 77,88 × 16,99 × 8,48 м.
«Dictator»
16 августа 1862 г. на верфи «Delameter Iron Works» заложили «Dictator». Его спустили на воду 26 декабря 1863, в строй он вступил 11 ноября 1864 г.
Этот железный корабль водоизмещением 4438 т, длиной 95 м (на 8 м короче «Пуританца»), шириной 15,24 м, осадкой 6,25 м, был обшит толстой бронёй (борт 152–25 мм, палуба 51 мм, башня 381 мм).

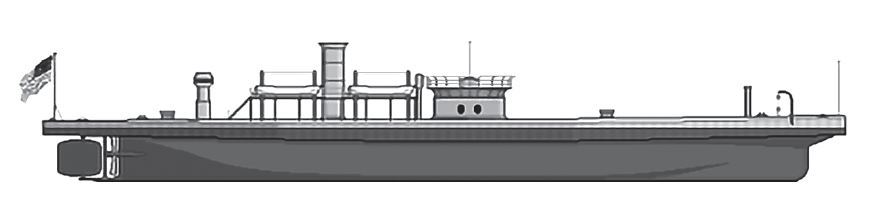

«Dictator»
Но при таких габаритах у него была лишь одна башня с двумя 15-дм пушками, то есть как на «Каноникусе» водоизмещением 2100 т (вдвое меньше!) и длиной 68 м (на 27 м короче).
Заказывая Эриксону проекты этих двух кораблей, Департамент флота требовал, чтобы у них было по две башни, но изобретатель убедил моряков, что в одной башне он установит более крупные орудия и лучше забронирует её. А ещё Эриксон обещал, что две машины общей мощностью 3,5 тыс. «лошадей» разгонят корабль до 15 узлов. Но в море «Диктатор» быстрее 11 узлов не ходил.
В боевых действиях он не участвовал. В 1883 г. его продали на слом.
«Dictator»
