Низкобортные, полупогружные, полуподводные военные корабли - 8

Глава 4


МОНИТОРЫ ФЕДЕРАЛЬНОГО ФЛОТА


Любому читателю, знакомому с историей военного кораблестроения, известно, что самый первый бой между броненосцами произошёл 9 марта 1862 г. на Хэмптонском рейде. Этот рейд — устье Чесапикского залива (Chesapeak bay), куда впадают реки Джеймс (James) с севера, Нансемонд (Nansemond) и Элизабет (Elisabeth) с юга (на противоположных берегах реки Элизабет расположены города Норфолк и Портсмут).



«Монитор»

Там сошлись два низкобортных броненосных корабля: со стороны федералов — башенный «Monitor», со стороны конфедератов значительно более крупный казематный «Virginia».
Как только федералы узнали от своих шпионов, что мятежники строят броненосец, они учредили комиссию, которая должна была найти адекватный ответ на такую угрозу. Комиссия рассмотрела неcколько предложений изобретателей и выбрала проект Джона Эриксона*.
* Йон (в Британии и США — Джон) Эриксон (John Ericsson; 1803–1889) в 1820–22 гг. служил в шведской армии. Ушёл в отставку с чином капитана. В 1827–38 гг. жил и работал в Англии, с 1839 г. и до конца жизни — в США.

Шведский инженер ещё в 1854 г. предложил французскому императору Наполеону III проект броненосного корабля с пушками во вращающихся башнях, но тот предпочёл бронированную плавучую батарею традиционного типа, которую спроектировал корабельный инженер Пьер Арман Гиесс (Pierre Armand Guieysse; 1810–1891) из портового города Лорьян.
Для американцев Эриксон уменьшил размеры корабля и упростил его конструкцию. Всё равно моряки отклонили бы его, но, во-первых, надо было спешить, пока в море не вышел броненосец конфедератов, а во-вторых, Эриксон предложил построить корабль за свой счёт, с условием, что правительство позже возместит ему расходы.
В своем проекте Эриксон, как и Портер (конструктор «Вирджинии»), использовал идею «водяной брони», защищающей почти весь корпус корабля (с котлами, машинами, артиллерийским погребом, за исключением надводной части высотой не больше одного метра. А палубу и борта покрывала броня, опиравшаяся на толстую деревянную подложку.
Но главным новшеством стала вращающаяся башня с двумя 11-дм орудиями. «Монитору» не надо было поворачиваться бортом к врагу, чтобы вести по нему огонь, как делали все батарейные корабли до и после него.
Основанием для башни служила круглая железная платформа. Для поворота её поднимали на штоке, установленном в центре, и вращали при помощи небольшой паровой машины. Она ехала на небольших колёсах по жёлобу, устроенному в палубе.

«Monitor». Справа от башни рубка рулевого; слева — сдвоенный дымоход и две вентиляционные шахты

ТТХ «МОНИТОРА»
Водоизмещение 987 т. Размерения 52,42 × 12,64 × 3,2 м. Высота надводной части борта всего лишь 0,6 м. Два паровых котла Мартина, одна машина конструкции Эриксона в 320 л. с. Скорость до 6 узлов (11 км/ч).
Экипаж 49 человек. Броня: башня 229–203 мм, борт 114–51 мм, палуба 51 мм. В башне 2 орудия калибра 279 мм (11 дм)*.
* ТТХ мониторов в этой главе даны по справочнику «Conway’s All the World Fighting Ships 1860–1905» издания 2002 г.

Первый в истории поединок броненосцев длился три с половиной часа и закончился «вничью». За это время «Монитор» получил 22 попадания снарядов, «Вирджиния» — 20. Но повреждения обоих кораблей от артиллерии были минимальными.
Бомбы, которыми стреляли пушки южан, своими осколками, образующимися при разрывах, не причиняли вреда хорошо забронированному «Монитору». А его пушки Дальгрена использовали уменьшенные заряды пороха, так как артиллеристы опасались разрыва стволов. Поэтому ядра не пробивали броню «Вирджинии».
На «Вирджинии» выстрелами в упор (в момент попытки таранить «Монитор») были пробиты несколько листов брони, но деревянные стены каземата под ними устояли. На «Мониторе» разрыв бомбы над боевой рубкой сорвал её крышу; при этом командир корабля лейтенант Уорден получил контузию и ожоги.
Потерь в людях на «Мониторе» не было; «Вирджиния» потеряла убитыми трёх человек (двух — от разрывов своих пушек, одного разорвало ядро, залетевшее в амбразуру), 16 матросов были ранены.
Вот как описал этот бой Николай Боголюбов в 33-й главе 2-го тома своей замечательной книги «История корабля» (1880 г.):
Южане, осведомясь о постройке северянами новых неуязвляемых боевых судов, в свою очередь воспользовались захваченным ими правительственным фрегатом «Мерримак», срезали его крытую батарею, одели остальную часть корпуса железной бронёй, устроили такую же крышу со скатами в 30°, приладили таран и с таким импровизированным броненосцем выступили на состязание с эскадрой деревянных судов северян, стоявшей на водах Hampton-road.

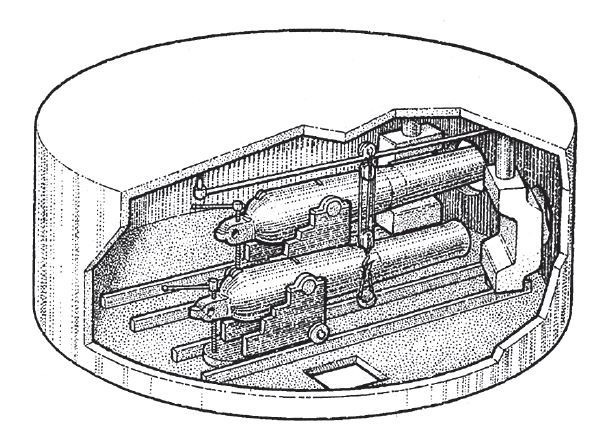

Орудия в башне «Монитора» стреляли по очереди. После отката выстрелившего амбразуру закрывали мощной броневой заслонкой

Это было 8 марта 1862 г.; эскадра [федералов. — А.Т.] состояла из 5-и фрегатов и нескольких канонерских лодок. «Мерримак» («Виргиния»), подвигаясь к ней со скоростью, не превышавшей 5–6 узлов, был встречен залпом из всех орудий фрегата «Кумберленд», но ни одно ядро не пробило его брони.

Бой на Хэмптонском рейде 9 марта 1862 г.
Слева — «Virginia», справа — «Monitor»

«Мерримак» («Виргиния») шёл неуязвленный и ударил противника своим тараном настолько сильно и удачно, что через 10 минут «Кумберленд» пошел ко дну. Фрегат «Конгрес», видя, что и ему предстоит такая же горькая участь, объятый паникой спустил флаг и тотчас же был сожжён. Остальные суда, изрешеченные снарядами «Мерримака», бросились к берегу под защиту батарей; на последних считалось до 200 орудий, но грозный «Меримак» скоро и их принудил замолчать. Словом, «Мерримак» был настоящим героем дня.
Гоняясь за уцелевшими фрегатами, он сам приткнулся к мели и сошёл с неё только на другое утро. К этому времени подоспел на помощь северянам эриксонов «Монитор». Противники сразились и около трех часов стреляли друг в друга, не нанося заметного вреда. Правда, два ядра «Монитора» пробили броню «Мерримака»; зато «Мерримак», в свою очередь, ударил его своим тараном; «Монитор» сильно покачнулся, но уцелел и пользуясь близостью врага успел пронизать броню «Мерримака» несколькими ядрами, чем и принудил его к отступлению. [...]
Бой его с «Мерримаком» доказал несомненное превосходство башенных судов и в непродолжительное время северяне построили их более 20-и штук.
Было ешё 20 мониторов третьего разряда небольших размеров [тип «Casco» — А.Т.], с малым углублением для действия собственно на реках (shallow draught monitors). Они походили на мониторы, но в них уменьшены были размеры навесов и их забрали сплошным деревом, заострили оконечности и тем увеличили ходкость до 9 узлов.
Другое улучшение состояло в устройстве двойного корпуса.
Пространство между корпусами было в 2 фута ширины [61 см], а высота равнялась высоте судна; оно предназначалось для впуска воды, чтобы по возможности уменьшить поверхность судна во время боя.
Между мониторами были и двубашенные; причем введены были некоторые улучшения, требовавшиеся опытами, извлеченными из сражения погибших судов.
Новосозданный броненосный флот, оперируя преимущественно на реках и мелких водах южных штатов, оказал северянам большие услуги при осаде и бомбардировке укреплений.
Правда, что башни системы Эриксона выказали много недостатков, тем не менее, за башенной системой осталось несомненное преимущество в возможности вооружать их орудиями наибольших калибров.
Больше всего повреждения состояли в ломке болтов, скреплявших башенные листы; так, на мониторе «Nahant» 9 ядрами, попавшими в башню, изломано 56 болтов; на погибшем мониторе во время сражения капитан стоял в башне рулевого, опершись о башню; в этот момент ядро ударило в неё и удар был так силен, что капитана сбило с ног и он сломал руку. На мониторе «Atlanta», в сражении его с монитором северян «Weehawken», было 40 человек выбывших из боя, большей частью пораженных обломками болтов.

Несмотря на ничейный исход боя, северяне раструбили в газетах о своей победе. Рекламная кампания серьёзно повлияла на оценку корабля нового типа. Эриксона объявили национальным героем. Департамент флота заплатил ему за «Monitor» 68,750 долларов. Эриксон получил благодарность Конгресса, его избрали членом Национальной академии наук, присудили золотую и серебряную медали Румфорда*.
* Премия Румфорда (Rumford Prize) — награда американской академии искусств и наук. Её учредил в 1796 г. на свои средства Бенджамин Томпсон (граф Румфорд; 1753–1813), а впервые она была вручена в 1839 г. Вместе с премией награждённый получает золотую и серебряную медали с изображение Б. Томпсона-Румфорда.

Впрочем, хотя обе стороны объявили о своей победе, именно Север ликовал по-настоящему ликовал. «Чудовище» Портера больше не угрожало ни Вашингтону, ни федеральному флоту, и блокада портов Юга продолжалась.


Мониторы

А что до клонов «Монитора», то основную тяжесть боевых действий на внутренних водоёмах вынесли корабли другого талантливого инженера — Джеймса Идса (James Buchanan Eads; 1820–1887). И они не были мониторами.
Тут надо сказать, что начиная с 1862 г., в класс мониторов (по имени самого первого такого корабля) зачисляли те низкобортные бронированные морские и речные корабли, у которых орудия главного калибра находились в одной, двух или трёх вращающихся башнях (а иногда в палубных установках, прикрытых броневыми щитами)**.
** Слово «monitor» в английском языке означает «наставник». Например, название газеты «Cristen Science Monitor» переводится как «Наставник христианской науки».

А низкобортные корабли с орудиями, размещёнными в бронированных казематах, барбетах, спонсонах называли броненосцами (англ. iron clads; франц. navire blindé, нем. panzerschiffe; итал. nave corazzata).
По заказам Департамента флота США в 1862–63 гг. были начаты постройкой 55 низкобортных башенных кораблей. Они различались между собой размерами, бронированием, калибром пушек, количеством орудийных башен, но принцип их устройства повторял «Monitor». Правда, 17 из них не вступили в строй до конца войны.
Всем американским мониторам 60-х годов XIX века были присущи следующие особенности:
▶ отсутствие мачт с реями, стоячим и бегучим такелажем (за несколькими исключениями);
▶ очень низкий надводный борт (максимум 70−90 см);
▶ малая осадка;
▶ бронирование всей надводной части корпуса (бортов, палубы, башен);
▶ особенности плавания (даже при небольшом волнении в море мониторы не могли вести бой);
▶ башни с орудиями, стреляющими на оба борта, а также вперед и назад.
▶ большие калибры орудий (по взглядам того времени требовалось наносить по броне сокрушительные удары тяжёлыми снарядами).
Строительство речных и мореходных броненосцев стало огромным достижением промышленности не только промышленного Севера, но и аграрного Юга. Однако с обеих сторон многие проекты сводились к перестройке уже существующих гражданских судов. И большинство проектов было разработано «на скорую руку», поэтому они страдали серьезными недостатками.
Почти все мониторы были начаты постройкой в 1862 г., только самый первый в 1861 г. и три последних в 1863. Поэтому рассматривать их в хронологическом порядке не имеет смысла.
Я использовал современную классификацию, принятую на историческом сайте Военно-морской академии США (в Аннаполисе) NavSource Online.



РЕЧНЫЕ (RIVER) МОНИТОРЫ

Некоторые авторы называют мониторами речные казематные канонерские лодки, что является ошибкой.


Тип «Neosho» (2 ед.)

«Neosho» (сп. 18 февраля 1863 г., сдан флоту 13 мая); «Osage» (сп. 13 января 1863, в марте 1863 г., сдан 10 июля).
Потоплен миной на реке Блэйкли (в Алабаме) 29 марта 1865 г.
Построены на верфи Д. Идса «Union Iron Works» (Каронделет).
Под впечатлением боя «Монитора» с «Вирджинией» адмиралы потребовали от Идса, чтобы он применил на новых речных кораблях башни конструкции Д. Эриксона. Их привлекло то, что вращающаяся башня позволяет наводить орудия в любом направлении.
Идс быстро разработал проект, по которому 21 мая 1862 г. ему заказали два монитора.
На каждом из них он установил, кроме башни Эриксона, башню своей конструкции с 8-дм бронёй. В каждой башне находилась одна 11-дм дульнозарядная гладкоствольная пушка Дальгрена.

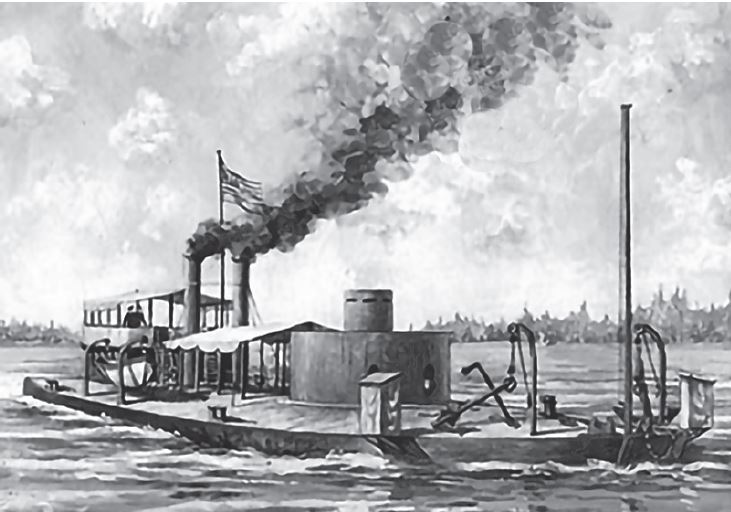

Речной колёсный монитор «Neosho»


Мониторы получились довольно удачными.
523 т. 54,9 × 13,7 × 1,4 м. Четыре котла, ПМ 2 × 200 л. с. Одно гребное колесо в корме. Скорость 7,5 узлов. Экипаж 100 чел.
Броня (кованое железо): пояс 63 мм, палуба 38 мм, башни 152 мм и 203 мм. Рубка без брони. Артиллерия: две 279-мм дульнозарядные гладкоствольные пушки (2 × I).


«Ozark»

После «Neosho» Д. Идс спроектировал монитор «Оzark» с другим составом артиллерии: две 11-дм пушки Дальгрена в эриксоновой башне, одна поворотная 10-дм пушка на палубе, три 9-дм гладкоствольные пушки в каземате.
Этот корабль строил в Пеории субподрядчик Джордж С. Бистор.
Монитор был спущен 18 февраля 1863 г.
Водоизмещение 578 тонн. 54,86 × 15,24 × 1,52 м. Чтобы осадка была 1,5 м, Идс установил 4 паровые машины (6 котлов) и 4 винта диаметром 2,13 м (лопасти более чем на 70 см выходили из воды). Команда 120 чел.

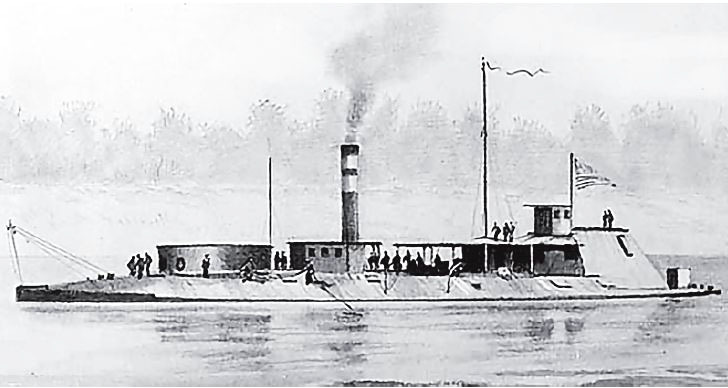

Речной винтовой монитор «Ozark»

Машины не развили проектную мощность и вместо 9 узлов монитор не ходил быстрее 6-и. Броня: башня 152 мм, каземат 63 мм, палуба 38 мм.
Артиллерия: две 11-дм гладкоствольные пушки Дальгрена (в башне), одна 10-дм гладкоствольная пушка (на палубе), три 9-дм гладкоствольные пушки (в каземате).


Тип «Marietta» (2 ед.)
«Marietta», «Sundusky»

Оба корабля заложили в мае 1862 г. на верфи компании «Tomkinson, Hartapee & Co.» в Питтсбурге (штат Пенсильвания).
Но постройка шла очень медленно из-за нехватки материалов, рабочих и изменений требований флота.
«Marietta», спущенный 4 января 1865 г., был принят заказчиком только 16 декабря.
«Sandusky» спустили 16 января 1865 г., а заказчик принял его 25 апреля 1866 г.!

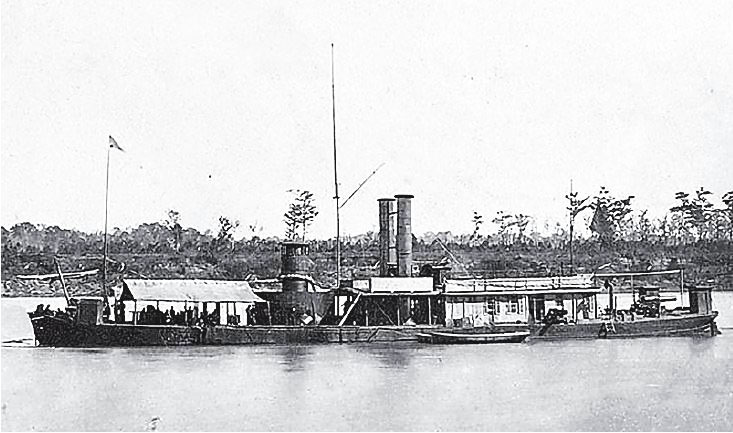

«Marietta»

Флот поставил оба корабля на прикол в Маунд-Сити.
Пушки на них не установили, в состав флота они не вошли.
Более 7 лет стояли на приколе, а 12 и 17 апреля 1873 г. оба корабля продали на слом.
Они стали последними речными мониторам в США. Малая осадка и плоское дно, одна башня, железный корпус, две дымовые трубы рядом. Рулевая рубка стояла на крыше башни.
Водоизмещение 487 т. 53,9 x 15,2 x 1,52 м. Две машины, 4 котла (150 т угля), 1 винт. 9 узлов. Экипаж 100 чел. Броня: борт и палуба 32 мм, рубка и башня 152 мм. Две 279-мм дульнозарядные гладкоствольные пушки Дальгрена в башне. Каждая пушка весила 7,3 т. Предельная дальность стрельбы 136-фнт (61,7 кг) снарядом — 3340 м при угле возвышения ствола орудия 15 градусов.
