Низкобортные, полупогружные, полуподводные военные корабли - 15

Тип «Крокодил»

ПМ 1 × 630 л. с., 8 узлов. Броня (кованое железо): борт 127 мм, башня 279–203 мм. Экипаж 117 чел.
«Bloedhond» и «Cerberus» ПМ 1 × 680 л. с., 7,7 узлов. Броня (кованое железо): борт 140 мм, башня 279–203 мм. Экипаж 117 чел.

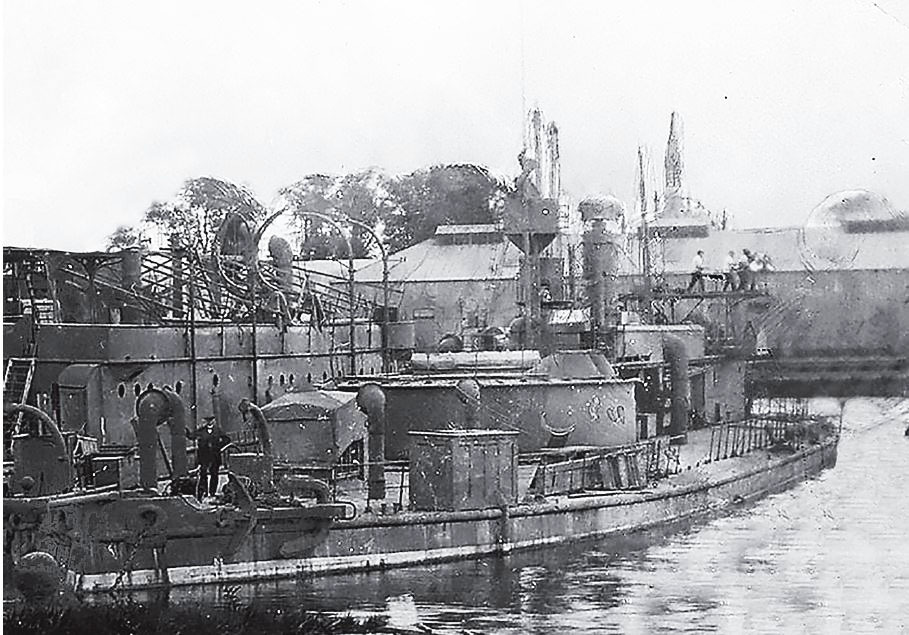

Монитор 2-й серии «Гадюка» (Adder)



Монитор 2-й серии «Цербер» (Cerberus)



Монитор 2-й серии «Леопард» (Luipaard)

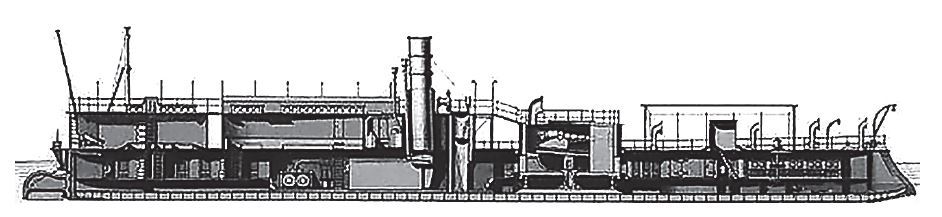

Тип «Aкула»

ПМ 1 × 560–740 л. с., 7–8 узлов.
Броня: борт в центральной части корпуса 140 мм, в носу и корме 114 мм, рубка 140 мм, башня 279–203 мм. Экипаж 117 чел.
Но, вообще говоря, цифры бронирования встречаются разные.
В одних случаях указывают только толщину броневых пластин, в других считают их вместе с листами обшивки корпуса (а это от 5 до 8 мм), иногда даже учитывают деревянную подложку.

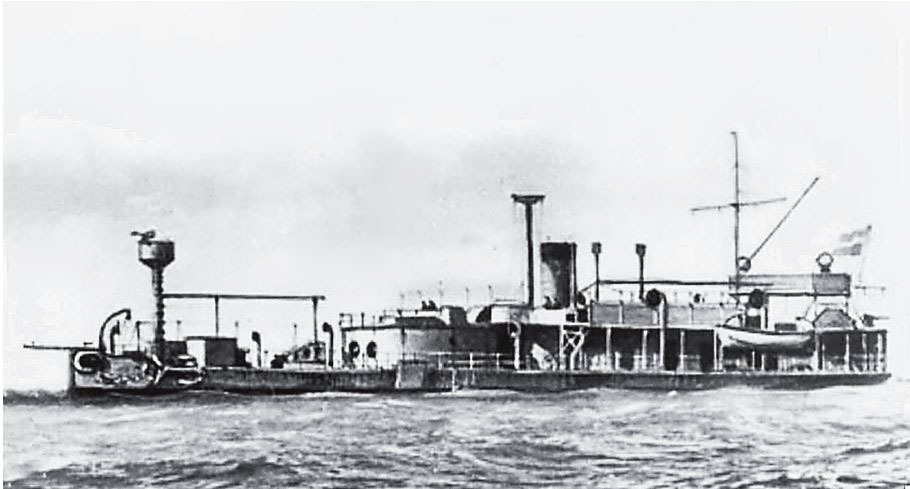

Монитор «Draak» (Дракон) в 1880 г.




Монитор 3-й серии «Matador» (фото 1891 г.)

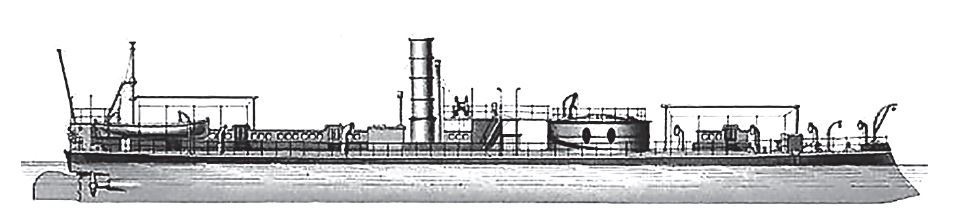

Тип «Draak»

«Draak» (Дракон). Спущен в 1877 г.
Водоизмещение 2198 т. 65,1 × 15 × 3,63 м. ПМ 1 × 807 л. с., 8,4 узла.
Броня: борт 203–140 мм, башня 305–229 мм. Экипаж 131 чел.



«Matador» (Тореадор)

Спущен в 1878 г.
Водоизмещение 1968 т. 63,9 х14,45 × 3,2 м. ПМ 1 × 690 л. с., 7,5 узлов.
Броня: борт 140–127 мм, башня 305–229 мм. Экипаж 131 чел.
Артиллерия: две 279-мм пушки в башне и четыре 25-мм картечницы.

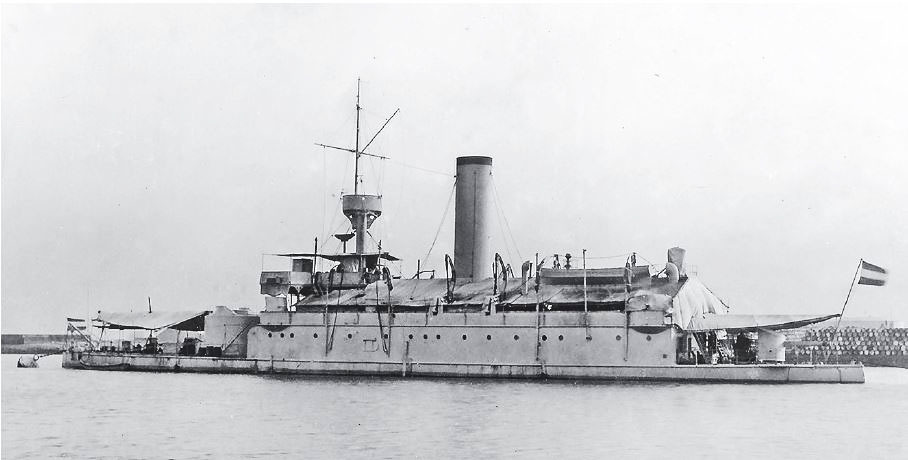

«Reinier Claeszen»

«Reinier Claeszen»

К концу 80-х гг. мониторы постройки 60-х и 70-х годов устарели морально и физически. Голландцы решили заменить их более совершенными. В январе 1890 г. был готов проект.
Корабль назвали «Рейнир Класцен» (Reinier Claeszen) в честь голландского вице-адмирала, героически погибшего 7 октября 1606 г.
Был заложен на частной верфи в Амстердаме 24 сентября 1890, спущен на воду 21 ноября 1891. Из-за банкротства верфи его достроила государственная верфь в том же городе. Вступил в строй 1 марта 1894.
Всю службу монитор провёл в отечественных водах. Списан 21 апреля 1914 г., продан на слом 21 ноября 1915 г.
«Класцен» стал последним монитором голландского флота.
В 1894 –1906 гг. для него построили 8 небольших броненосцев береговой обороны и 6 бронепалубных крейсеров.

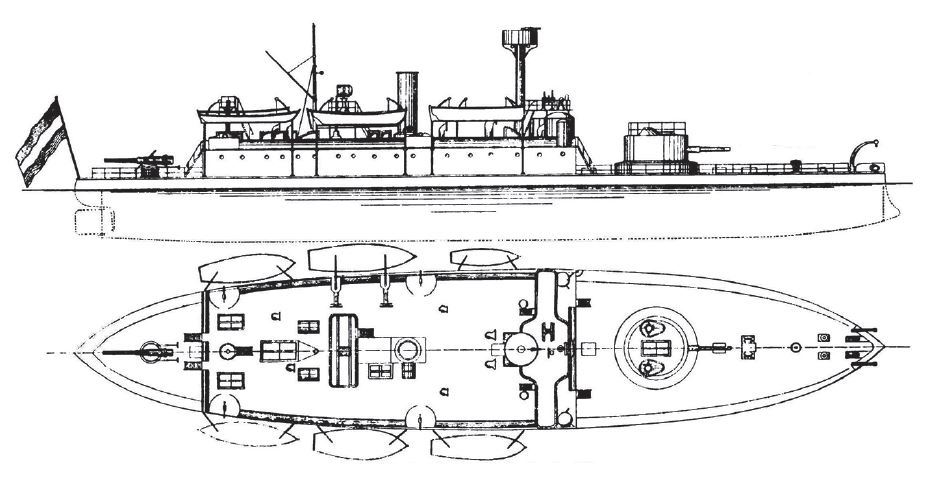

«Рейнир Класцен»

Водоизмещение 2440 т. 70 × 14,49 × 4,55 м. ПМ 2 × 1160 л. с., 3 котла (запас угля до 160 т), 2 винта, 12,5 узлов. Дальность плавания 1200 м/7 узл., 760 м/12 уз. Броня: борт 114–102 мм, палуба 76 –50 мм, башня и рубка 279 мм. Экипаж 161 чел.
Пушки: одна 208-мм (8,2-дм) в башне и одна 170-мм (6,7-дм) в щитовой установке (обе длиной 32 калибра), четыре 50-мм противоминные пушки (L37), два надводных торпедных аппарата калибра 356 мм.

ДАНИЯ

В начале XIX столетия Дания имела вполне приличный военный флот, ядро которого составляли около 50 линейных кораблей и фрегатов. Кроме них, под датским флагом плавали не менее двух сотен корветов, шлюпов, транспортов, канонерских лодок.
Но 4–6 сентября 1807 г. британская эскадра атаковала Копенгаген. По датской столице за три дня было выпущено около 6700 бомб, а также свыше 300 ракет. В городе сгорели три четверти зданий, погибли 4 тысячи жителей.
Причина? Джентльмены в мундирах решили таким способом «не допустить союза Дании с наполеоновской Францией»! Что ж, они сожгли десяток датских канонерок, а 78 судов увели в британские порты, в том числе 18 линейных кораблей, 16 фрегатов и 44 более мелких! В ответ Дания 7 ноября того же года перешла на сторону Франции и до лета 1814 г. вела войну против Великобритании.
Но, поскольку Наполеон Бонапарт проиграл, Дания тоже потерпела поражение. В энциклопедии сказано, что «война окончилась для Дании не только военным поражением и территориальными потерями, но и значительным расстройством экономики».
С того времени она превратилась в государство «второго сорта» с маленьким флотом, предназначенным исключительно для обороны своего побережья.
Его главной силой были низкобортные броненосцы береговой обороны и мониторы. Провести чёткую границу между теми и другими трудно. Справочник английского издательства «Conway» по кораблям и судам периода 1860–1905 гг. позволяет отнести к классу мониторов только 4 корабля. Рассмотрим их.



«Rolf Krake»

Заложен в январе 1863 г. в Глазго (компания «R. Napier & Sons»), спущен 6 мая 1863, в строю с 11 февраля 1864 г.
Датский флот заказал этот корабль специально под вращающиеся баши Купера Колза (Cawper P. Coles), конструкция которых была удачнее башен Эриксона. Для улучшения мореходности служил навесной фальшборт высотой 1,4 м.

«Рольф Краке», первый башенный корабль в Европе

Три мачты (фок, грот и бизань) несли парусное вооружение шхуны. А выдвижной бушприт позволял крепить к фок-мачте два кливера.
Уже через неделю после вступления в строй «Краке» успешно выдержал перестрелку с полевыми батареями прусской армии во время войны с Пруссией (1 февраля — 30 октября 1864 г.). В него попали свыше 100 снарядов нарезных орудий весом 24 фунта (10,9 кг), но не причинили сколько-нибудь серьезных повреждений!
В 1893 г., после 29 лет службы «Краке» стал учебным судном.
Летом 1907 г. его продали на слом.
Водоизмещение 1320 т. 56 × 11,63 × 3,2 м. ПМ 1 × 750 л. с., один винт, 9,5 узлов. Дальность плавания 1150 миль на 8 узлах. Броня (кованое железо): борт 114–76 мм, палуба 19 мм, башни 178–114 мм. Экипаж 141 чел.
Артиллерия: четыре 68-фунтовые пушки в двух башнях. Позже их заменили на две 203-мм и две 87-мм (3,4-дм) пушки.

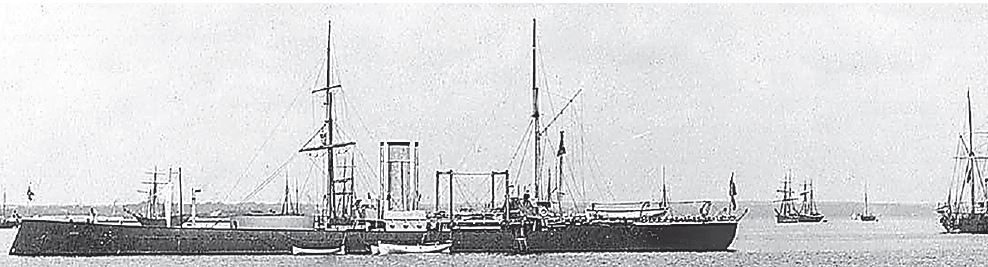

«Lindormen»

«Lindormen»


Заложен 20 июля 1866 г., спущен 8 августа 1868, в строю с 1869 г.
В 1890 г. монитор вывели в резерв, и он 17 лет стоял в порту.
Летом 1907 г. продан на слом.
Водоизмещение 2048 т. 66,42 × 12 × 4,44 м. ПМ 1 × 1500 л. с., 2 винта, 12 узлов. Дальность плавания 1400 миль на 8,5 узлах. Броня (кованое железо): борт 127–114 мм, палуба и рубка 127 мм, башня 140 мм. Экипаж 150 чел.
Артиллерия: две 229-мм (9 дм) пушки в одной башне. В 1879 г. добавлены 6 малокалиберных пушек для защиты от миноносцев.

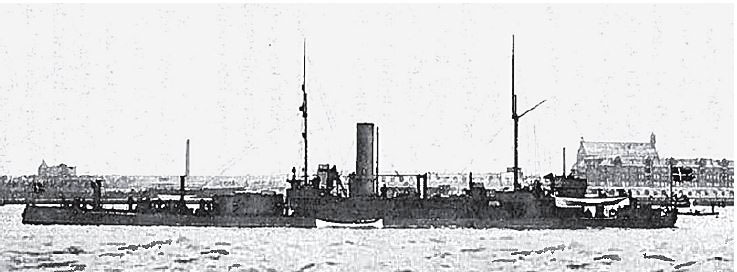

«Gorm»

Заложен 18 ноября 1867, спущен 17 мая 1870, в строю с 23 июня 1871 г. С 1909 г. служил брандвахтой в порту Копенгагена. Летом 1912 продан на слом.
Водоизмещение 2350 т. 71,74 × 12,2 × 4,39 м. ПМ 2 × 800 л. с., 2 винта, 12,5 узлов. Дальность плавания 900 миль на 8,5 узлах. Броня: борт 178–152 мм, палуба 25 мм, рубка 179 мм, башня 203 мм.
Экипаж 157 чел.
Две 254-мм нарезные пушки в одной башне.
В 1879 г. добавлены 4 малокалиберные пушки для защиты от миноносцев.

«Gorm» был похож на «Линдормен», но длиннее и шире, с более мощной бронёй

«Odin»

Заложен 13 апреля 1871 г., спущен 12 декабря 1872, в строю с 1873 г. С 1909 г. «Один» служил брандвахтой в порту Копенгагена. В декабре 1912 продан на слом.
Водоизмещение 3170 т. 73,4 × 14,78 × 5 м. ПМ 1 × 2300 л. с., 2 винта, 12 узлов. Броня: борт 203–127 мм, палуба 26 мм, каземат 203 мм. Экипаж 206 чел. Четыре 254-мм (10 дм) нарезные пушки в казематах.

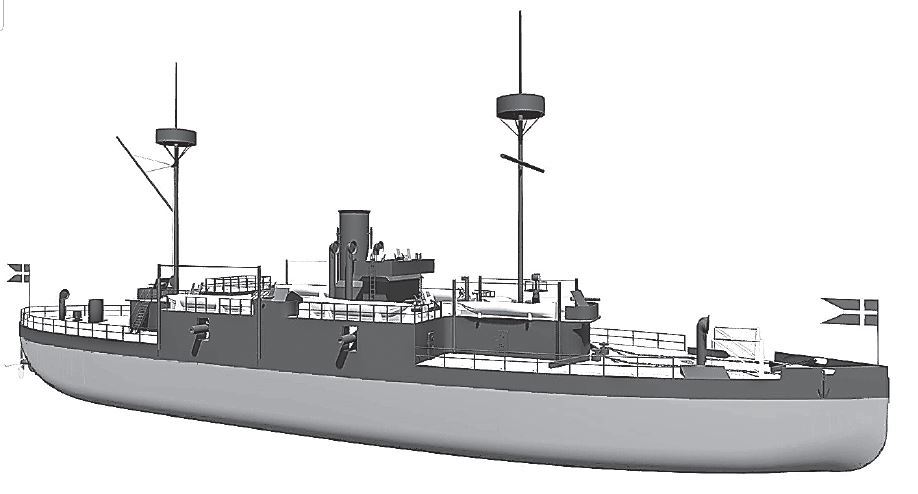

На макете видно, что надводная часть борта «Одина» очень низкая.
Орудия главного калибра размещены в цитадели
