Саймон Лейк, последователь Жюль Верна - 3

«Наутилус» в романе

«Наутилус» появляется на первых страницах романа и сразу показывает невероятные ходовые качества, обгоняя пароходы. Сначала все считают, что это животное: гигантский нарвал или кальмар. Вскоре по воле случая на его борт попадают трое пассажиров — профессор Аронакс (Aronnax), его слуга Консель (Conseil) и гарпунёр Нед Ленд (Ned Land). Они узнают название корабля, а «Наутилус» показывает им свои возможности. Благодаря ему герои смогли увидеть жизнь морских глубин:
«Морские глубины были великолепно освещены в радиусе одной мили от «Наутилуса». Дивное зрелище! Какое перо достойно его описать! Какая кисть способна изобразить всю нежность красочной гаммы, игру световых лучей в прозрачных морских водах, начиная от глубинных слоев до поверхности океана!»
«Наутилус» совершил поход подо льдами к южному полюсу, на месте которого находится небольшой остров. Немо поднял там свой флаг и установил щит с надписью:
«Я, капитан Немо, 21 марта 1868 г. дошел до Южного полюса, под 90-м градусом южной широты, и вступил во владение этой частью земного шара, равной одной шестой всех известных материков».
Оружие «Наутилуса» – таран. В романе упоминается случайное столкновение с пассажирским судном, когда таран пробил стальной борт толщиной 5 сантиметров без всяких затруднений: на судне ощутили удар как лёгкий толчок. А во второй половине романа Аронакс и его спутники убедились в боевых возможностях корабля – он потопил атакующий его британский военный корабль.
«Между тем скорость движения «Наутилуса» заметно возросла. Так он делал разбег. Весь его корпус содрогался. И вдруг я вскрикнул: «Наутилус» нанес удар, но не такой сильный, как можно было ждать. Я ощутил пронизывающее движение стального бивня. Я слышал лязг и скрежет. «Наутилус» благодаря могучей силе своего стремления вперед прошел сквозь корпус корабля так же легко, как иголка парусного мастера сквозь парусину».
«Наутилус» мог оказаться одной из множества фантастических машин, описанных в книгах, если бы не капитан Немо. По исходной идее Верна, он был польским аристократом-учёным, решившим посвятить свою жизнь мести русские карателям, убившим всю его семью во время национально-освободительного восстания 1863 года. Соответственно,  «Наутилус» являлся орудием этой мести.
Однако издатель Пьер-Жюль Этцель был заинтересован в огромном российском рынке и убедил писателя изменить сюжет. В результате Немо из поляка стал индусом, из мстителя — борцом с колониализмом, а также океанографом.
Со временем многие качества капитана Немо перенесли на его детище. «Наутилус» стали воспринимать не только как быстроходный подводный корабль, но также как оружие возмездия, исследовательскую лабораторию учёного и даже как оригинальное убежище отшельника.
Итак, роман изначально назывался «Капитан Немо». Но, поддавшись уговорам Этцеля, Верн изменил название на «20 тысяч льё под водой», что сыграло важную роль. Теперь это название рисует в умах читателей образы морских глубин и подводный корабль, и лишь потом – его капитана. В результате, благодаря огромной популярности романа, «Наутилус» стал самым известным названием подводных лодок в мире.


«Наутилус» и реальные подводные лодки

Жюль Верн не был ни автором идеи подводного корабля, ни первым, кто назвал его «Наутилусом».
Два «Наутилуса» построил Роберт Фултон в 1800 и 1801 г. Первый был деревянным, второй – металлическим. Они успешно погружались и всплывали, атаковали буксируемыми минами корабли-мишени.
Во время гражданской войны в США подводные и полуподводные боевые суда строили и применяли оба противника. 17 февраля 1864 г.  миниатюрная подводная лодка «Ханли» потопила шестовой миной паровой корвет «Housatonic» водоизмещением 1964 тонны.
К концу XIX века подводные лодки не ходили под водой быстрее 8 узлов (14,8 км/ч) – «Narval» француза Максима Лобёфа (1899 г.) и не погружались глубже 23 метров – «Plunger-III» американца Джона Холланда (1898 г.).
Ни одна из построенных или спроектированных подводных лодок очень долго не имела такой мощной энергетики, как «Наутилус». Электричество вращало его винт, приводило в действие водяные насосы и воздушные компрессоры, освещало внутренние помещения и подводное пространство, позволяло готовить еду, получать дистиллированную воду.
Конструкция этого корабля включает в себя все основные элементы современных подводных лодок. А для своего времени «Наутилус» являлся недостижимым идеалом. Немо однажды сказал Аронаксу:
«…в области судостроения наши современники ушли недалеко от древних. Несколько веков понадобилось, чтобы открыть механическую силу пара! Кто знает, появится ли даже через сто лет второй «Наутилус»!
Однако конструкции подводных лодок быстро совершенствовались. Уже в 1886 г. в Англии спустили на воду субмарину с электродвигателем, которая получила название в честь корабля капитана Немо — «Nautilus».
А во время Первой мировой войны появились подводные лодки, превосходившие своими размерами «Наутилус»*.
/* В Англии в 1915—17 гг. спустили на воду 17 эскадренных субмарин типа «К». Длина – 103 м, наибольшая ширина 8,1 м, надводное водоизмещение 1980 тонн. Экипаж 59 человек. В подводном положении они могли пройти на электромоторах 30 миль (55,6 км) на скорости 4,5 узла (8,33 км/ч).

В 1917—18 гг. в Германии были спущены на воду 16 крейсерских субмарин типа U-139. Длина – 97,5 м, ширина до 9,1 м, надводное водоизмещение 2158 тонн. Экипаж 66 человек. В подводном положении они проходили 70 миль (130 км) на скорости 4,5 узла (8,33 км/ч).
В 1918—1919 гг. в США построили три океанские субмарины типа АА. Длина – 79,4 м, ширина до 6,8 м, надводное водоизмещение 1106 тонн. Экипаж 54 человека. Дальность плавания под водой 100 миль (186 км) на скорости 5 узлов (9,2 км/ч). /
Наконец, в 1954 г., через 85 лет после выхода в свет во Франции первой книги Верна о «Наутилусе» и Немо, в США спустили на воду первую в мире субмарину с ядерным реактором — SSN-571 «Nautilus»**. Этот реактор явился мощным, практически неистощимым источником энергии, сделав первый атомоход полностью автономным.
/** Длина 98,7 м, ширина до 8,4 м, высота корпуса без рубки 6,6 м. Глубина погружения до 250 м. Скорость подводного хода до 23 узлов (42,6 км/ч). /

Летом 1958 г. он совершил поход под полярными льдами, и 3 августа впервые в истории прошёл Северный полюс в подводном положении. Впоследствии он совершил ещё ряд дальних походов, в которых снова прославил своё легендарное имя.
А в 1966 г. советские атомные подводные лодки – ракетная К-116 (проект 675) и торпедная К-133 (проект 627А) впервые в истории совершили почти кругосветное плавание без единого всплытия в пути. Они отправились в путь 1 февраля из моря Баренца, а 26 марта прибыли в Петропавловск-на-Камчатке. За 52 дня они прошли 25 тысяч миль, обогнув Южную Америку черед пролив Дрейка.
Неспособность подводных лодок опускаться на дно океана перекрыли батискафы. Так, 23 января 1960 г. швейцарский учёный Жак Пикар и лейтенант ВМС США Дон Уолш в батискафе «Триест» совершили рекордное погружение на глубину 11 километров в Марианскую впадину.
Современные подводные лодки по водоизмещению намного превосходят «Наутилус» Ж. Верна***. По скорости они почти догнали его (рекорд скорости среди субмарин — 44,7 узла /82,78 км/ч/, установленный советской АПЛ проекта 661, а их экипаж составляет более 100 человек.
/*** Самые крупные – 6 ракетных подводных крейсеров стратегического назначения типа «Акула», построенные в СССР в период с 1979 по 1988 годы.  Надводное водоизмещение – 28,500 т (в 19 раз больше, чем у «Наутилуса» Верна); длина – 172,8 м; ширина 23,3 м; высота без учёта рубки 11,5 м. /

Они имеют оборудование и вооружение, о котором Верн не мог и мечтать (либо отказался в романе по каким-то причинам) – перископ, гидролокатор, аппараты регенерации воздуха, спутниковую радиосвязь, самонаводящиеся торпеды, баллистические и крылатые ракеты и многое другое. Если в 1900 году конструкция «Наутилуса» считалась фантастической, то спустя 100 лет она оказалась устаревшей!


«Наутилус» в представлении современного автора

Американский автор Х.И. Саттон (H.I. Sutton) широко известен своим сайтом «Covert Shores»,посвящённым подводным лодкам и аппаратам. Иногда он радует «шиплаверов (shiplovers) реконструкциями исторических субмарин. Конечно, «Наутилус» Верна никогда не существовал, но он упоминается в огромном множестве публикаций, а также фигурирует как минимум в десятке кинофильмов. Поэтому его тоже можно считать историческим кораблём.

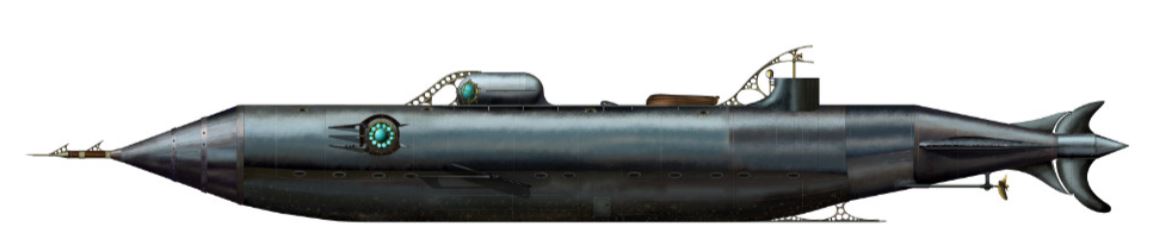

Внешний вид «Наутилуса» (рис. Х.И. Саттона)

Среди реконструкций Саттона есть и «Наутилус». Вот его объяснение:
«Мой дизайн «Наутилуса» в целом соответствует описанию в книге, но включает несколько моих собственных идей. Прошу прощения за художественную вольность
В знак уважения к конструкции реальных подводных лодок я заменил выдвижную рубку на стационарную конструкцию, что позволило бы избежать, как мне кажется, течи. Я также сместил горизонтальные рули вперёд, прямо под рубку, чтобы упростить механизмы управления, и установил их ниже на корпусе, так что ось рулей проходит ниже уровня палубы.

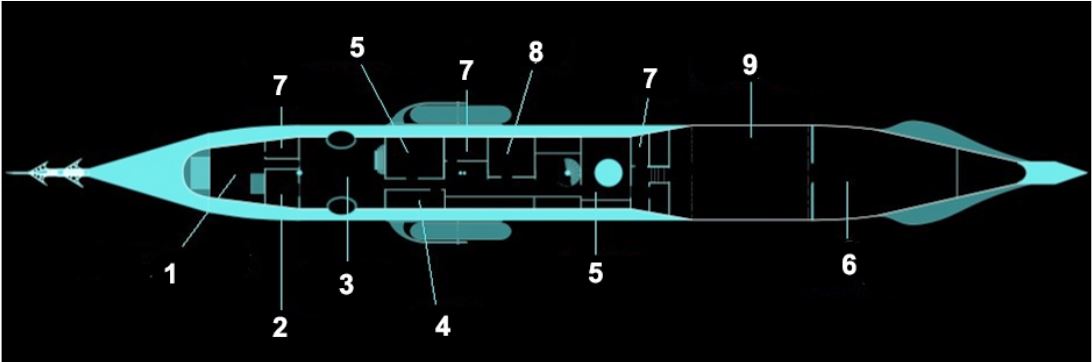

План «Наутилуса» по горизонтали
Нижний ряд: 1. каюта Немо, 2. библиотека, 3. салон, 4. каюта, 5. водолазный шлюз, 6. машинный отсек. Верхний ряд: 7. гальюны, 8. камбуз и столовая, 9. кубрик экипажа.

В корме я сохранил натриево-ртутные батареи (весьма проблемные на самом деле) и электромагнитный двигатель, но выбрал сдвоенные гребные винты, чтобы изобразить курсовой руль похожим на рыбий хвост».

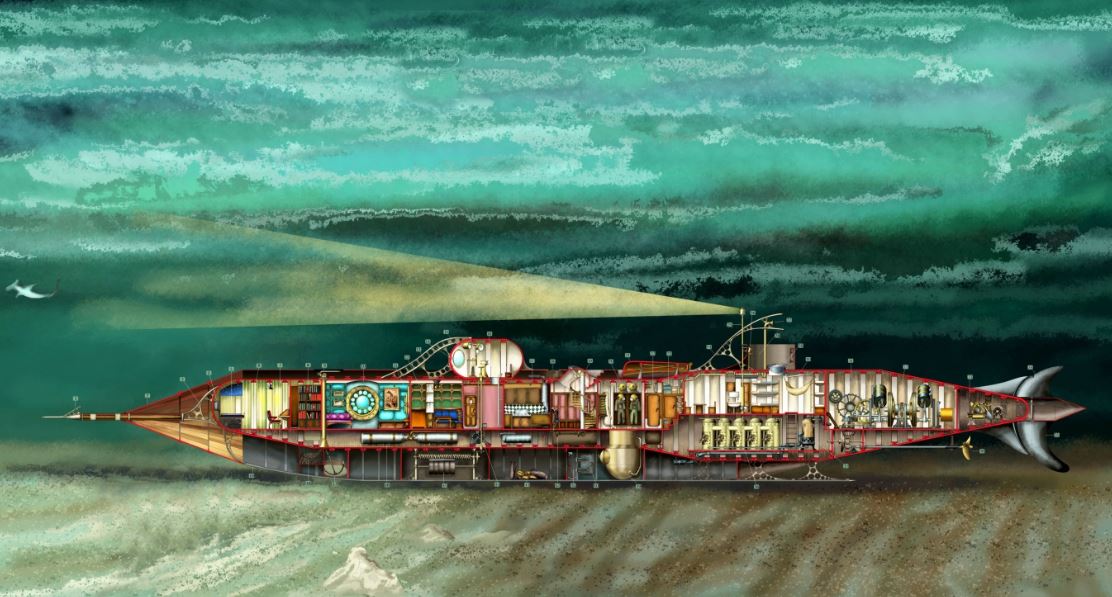

Устройство «Наутилуса»: реконструкция Х.И. Саттона

На сайте Саттона «Covert shores» этот рисунок имеет большую величину. Там хорошо видны все цифровые обозначения, расположенные по периметру корпуса.

1. Бронебойный стальной таран; 2. Фронтальная броня; 3. Крепление тарана со стыком; 4. Сейф, скрытый за панелями; 5. Кровать капитана Немо; 6. Обои в викторианском стиле; 7. Каюта капитана Немо; 8. Библиотека; 9. Ручка для якорной цепи; 10. Салон с круглыми смотровыми окнами; 11. Музыкальный орган; 12. Столовая; 13. Передний стальной брызговик; 14. Передние смотровые окна; 15. Штурвал; 16. Рубка; 17. Камбуз; 18. Штурвал для открытия главного люка снаружи; 19. Главный люк с винтовой лестницей (открывается вверх); 20. Отсек для водолазов; 21. Шлюпка; 22. Гальюн; 23. Сухой склад; 24. Задний стальной брызговик; 25. Телескопический подъёмник прожектора; 26. Переговорная труба; 27. Герметичный воздухозаборник; 28. Пост вахтенного (при плавании на поверхности воды); 29. Люк для входа/выхода экипажа; 30. Кают-компания и жилые помещения экипажа; 31. Машинное отделение; 32. Горизонтально-оппозитный электромагнитный двигатель; 33. Рулевая рубка; 34. Верхний руль; 35. Нижний руль; 36. Двойные бронзовые гребные винты; 37. Конденсатор пресной воды; 38. Натриево-ртутные батареи; 39. Шлюз для водолазов; 40. Люк для выхода/входа водолазов; 41. Шкаф водолазных скафандров; 42. Механизм открывания главного люка; 43. Мокрый отсек для добычи; 44. Основной механизм управления горизонтальными рулями; 45. Груз, перемещаемый вперед-назад для регулировки баланса; 46. Резервуар сжатого воздуха для продувки балластных цистерн; 47. Якорь; 48. Якорный ящик; 49. Киль.
