Глава 2. Недостижимый идеал – «Наутилус»

«Наутилус» — подводный корабль капитана Немо (индийского раджи Даккара) в романах Жюля Верна «Двадцать тысяч льё под водой» (1869) и «Таинственный остров» (1874).
Его технические характеристики невероятны для XIX века, отчасти и для нашего времени. Так, за 7 месяцев он прошёл расстояние 20 тысяч льё (80 тысяч км), что вдвое больше длины экватора, опустился на глубину 16 км, выбрался из сильнейшего водоворота Мальстрём*. Он также потопил несколько кораблей.
/* Глубина Марианской впадины (самого глубокого места на Земле, в нижней точке – «Challenger Deep») – 11,024 м. Если мысленно погрузить в неё гору Эверест, то от вершины горы до поверхности воды останется 2 км. Давление на дне впадины в 1100 раз больше, чем на поверхности моря. Глубина 16 км науке не известна. /

«Наутилус» стал воплощением технического прогресса, а его название – самым популярным среди субмарин.


Появление «Наутилуса» в фантазии писателя

Образ подводного корабля возник у Ж. Верна благодаря своему капитану — Немо. В 1866 г. Ж. Верн писал издателю Этцелю:
«Надо, чтобы мой неизвестный не имел ни малейшего соприкосновения с остальным человечеством, от которого он полностью отделён. Он и не живёт на земле, он обходится без земли. Моря ему достаточно, но надо, чтобы море давало ему всё, вплоть до одежды и пищи».
Писатель решил поместить этого героя в глубины океана, для чего ему понадобился подводный корабль. В 1860-е годы подводные лодки были уже достаточно известны, их строили в ряде стран, и писатель хорошо знал о них. В 1862 г. Верн увидел на верфи в Рошфоре строящийся «Plongeur» («Ныряльщик»), который почти до самого конца XIX века оставался настоящим гигантом среди первых субмарин*.
/* Длина 42,5 м, ширина 6 м, высота от киля до купола рубки 4,35 м. Надводное водоизмещение 420 т.
Экипаж 13 человек. Пневматический двигатель. Скорость хода на поверхности до 5 узлов, под водой до 4-х узлов. Дальность плавания под водой – 12 миль (22,2 км). /


В 1867 г., вернувшись в Париж после поездки в США, Ж. Верн посетил Всемирную выставку на Марсовом поле, где были представлены «Фея Электричества», проект будущего Суэцкого канала, макеты подводных лодок и водолазные скафандры.
Внешне «Наутилус» похож на американскую субмарину «Alligator», спущенную на воду в 1862 г.** Однако по внутреннему оборудованию «Наутилус» ближе к французскому «Plongeur»: резервуар для сжатого воздуха в носовой части, механический привод гребного винта, продувка балластных цистерн с помощью сжатого воздуха, огромные по тем временам размеры.
/** Длина 14 м, ширина 1,37 м, высота от киля до купола рубки 1,83 м. Экипаж 17 человек: 16 «живых моторов» и капитан. Скорость хода под водой до 2-х узлов./

Жюль Пьер Верн (1828—1905)

Распространено мнение, что «Наутилус» получил имя в честь одноименной лодки Роберта Фултона, которую этот американец в мае 1801 г. демонстрировал парижанам на Сене. Но в своих произведениях Верн никогда его не упоминал.
В романе «20 000 льё под водой» описывается эпизод, когда пассажиры «Наутилуса» наблюдают за стаей моллюсков «наутилус» (из обширной семьи под название «argonauta») и сравнивают моллюсков и их раковины с капитаном Немо и его кораблём. Этот же эпизод раскрывает смысл девиза «Наутилуса» — «Подвижный в подвижном».


Создание

После поражения восстания сипаев в Индии (1857—59 гг.) раджа Даккар, потеряв жену и двоих детей, убитых англичанами, вместе с горсткой верных ему людей и с грузом золота уехал на отдалённый остров в Тихом океане. Там он спроектировал подводный корабль. Затем разослал заказы с чертежами и спецификациями на изготовление отдельных узлов корабля в разные страны, подписывая все чертежи разными именами и указывая вымышленное предназначение каждого изделия.
Киль сделала французская фирма «Creusot» в Бургундии; гребной вал – «Penn & Co» в Лондоне; гребной винт – «Scott» в Глазго; стальные листы для обшивки корпуса – «Laird» в Ливерпуле; таран – мастерские «Motala Verkstad»в Швеции; машины – «Krupp»в Эссене; резервуар для сжатого воздуха – «Caille et Co» в Париже; приборы управления – «Garth brothers»в Нью-Йорке; прожектор – «Siemens» в Берлине, и т.д.
После этого Даккар построил на острове деревянный стапель и собрал на нём «Наутилус». После сборки он уничтожил следы своего пребывания и начал бесконечное путешествие в морях и океанах под именем капитана Немо («Никто» на латыни),


Конструкция

По форме корпус этого корабля похож на ткацкое веретено. Его длина 70 м, наибольшая ширина — 8 м (соотношение 1 : 8,75). Подводное водоизмещение 1500,2 т, надводное — 1356,48 т (9/10 от подводного).
У него два корпуса – наружный и внутренний, с железными балками двутаврового сечения между ними. Толщина наружной обшивки 5 см. Вместо заклёпок – соединение сваркой. Вся обшивка корпусов изготовлена из листовой стали с удельным весом 7,8 т/куб. м. Высота киля — 50 см, ширина – 25 см.
В середине корпуса по бокам находятся горизонтальные рули для управления погружением и всплытием. В носу установлен таран, имеющий форму равнобедренного треугольника в поперечном сечении. Диаметр гребного винта 6 м. Наибольшая частота его вращения — 120 об/мин.
Из верхней палубы выступают две надстройки: ходовая рубка, а за ней кабина с прожектором и зеркальным отражателем (рефлектором). Когда «Наутилус» идёт в атаку, рубку и кабину втягивают в корпус.
В середине палубы утоплена в корпус шлюпка, закреплённая  несколькими болтами; сверху она накрыта легко разбираемым навесом (такая шлюпка была на французской субмарине «Plongeur» в 1863 г.).
Вдоль палубы установлено леерное ограждение, которое перед атакой тоже убирается в корпус. По обоим бортам расположены большие овальные иллюминаторы из хрусталя толщиной 21 см. Он же использован для остекления рубки и кабины прожектора.
Погружение и всплытие происходит путём заполнения и продувки балластных цистерн общим объёмом 150,72 кубометров через два крана, расположенных в кормовой части корабля. Насосы для продувки цистерн сжатым воздухом настолько мощные, что обеспечивают всплытие с глубины до 2000 м.
Объём корабля 1500 кубометров, следовательно, чтобы он мог погружаться, его масса должна быть не менее 1500 т. Этот вес складывается из:
Внешнего корпуса — около 400 т (394,96 т). Внутреннего корпуса — около 400 т (толщина его стенок такая же, как у внешнего). Киль — 62 т. Переборки, шпангоуты, подпорки, таран, гребной вал, трюмная палуба — около 150 т. Водный балласт — 150,72 т.
Выходит, что для погружения «Наутилуса» под воду, его машины, оборудование, батареи, обстановка, твёрдый балласт и прочее должны весить не более 340 т. Лёгкость деревянных шкафов и некоторого оборудования компенсирует балласт. Если принять его вес за 240 т, а материалом взять свинец, он займёт объём 21 кубометр, что составит 1,4 % от общего объёма корабля.
Все двигатели — электрические, их питают энергией сверхмощные натриевые батареи. Скорость полного хода под водой — до 50 узлов (92,6 км/ч), максимальная глубина погружения — до 16 км.
Для получения пресной воды из морской служит электрический дистиллятор. Но система регенерации воздуха отсутствует. Поэтому через каждые 4—5 суток «Наутилус» должен всплывать на поверхность для вентиляции атмосферным воздухом.



Внутренняя планировка

От форштевня к миделю первые 7,5 м занимает резервуар сжатого воздуха. За ним находится каюта длиной 2,5 м, где жил профессор Аронакс. Далее каюта капитана длиной 5 м. В ней железная кровать, рабочий стол, несколько стульев, умывальник.
После этих 15 метров водонепроницаемая переборка отделяет большой салон: длина 10, ширина 6, высота 5 м. За узорчатым орнаментом потолка, изогнутого в мавританском стиле, скрыты мощные электролампы. Немо устроил в салоне музей искусства и даров природы. Стены обтянуты тканью. На стенах 24 картины европейских художников в рамах, между ними – щиты с рыцарскими доспехами. Стену между дверьми занимает большой орган. По углам на пьедесталах установлены несколько мраморных и бронзовых копий античных скульптур.
Рядом с произведениями искусства размещены творения природы: водоросли, раковины, прочие образцы океанской фауны и флоры. Посреди салона из раковины-тридакны диаметром 2 метра бьёт фонтан воды с подсветкой снизу.
За салоном и второй водонепроницаемой перегородкой находится библиотека (она же — курительная комната) длиной 5 м. Вдоль её стен установлены книжные шкафы из палисандрового дерева с бронзовыми инкрустациями, занимающие пространство от пола до потолка. В этой  библиотеке 12 тысяч томов. На некотором расстоянии от шкафов стоят широкие диваны, обитые кожей, перед ними расставлены передвижные подставки (пюпитры) для книг. В середине помещения – большой стол. На потолке четыре светильника из матового стекла.
Далее идёт столовая длиной 5 м с художественной отделкой. По обоим концам столовой размещены высокие дубовые поставцы, на их полках с волнообразными краями стоит посуда из дорогого фаянса, фарфора, хрусталя, серебра. Посреди зала – обеденный стол. В потолок вделаны матовые светильники.
За третьей водонепроницаемой переборкой расположено небольшое помещение с трапом, ведущим к шлюпке. Далее ещё одна каюта длиной 2 метра  (в ней жили слуга профессора Консель и гарпунёр Нед Ленд), за ней камбуз длиной 3 метра между двумя вместительными кладовыми. Возле камбуза устроена ванная комната с кранами горячей и холодной воды. После неё – матросский кубрик длиной 5 метров.
Четвёртая водонепроницаемая переборка отделяет кубрик от машинного отделения длиной 20 метров. Оно состоит из двух половин: в первой находятся батареи, вырабатывающие электричество, во второй — машины, вращающие винт.
Если считать только стоимость корпуса и оборудования, то «Наутилус» на момент своего создания стоил (по оценке нынешних специалистов) около 2-х миллионов франков (без учёта коллекций и художественных произведений).

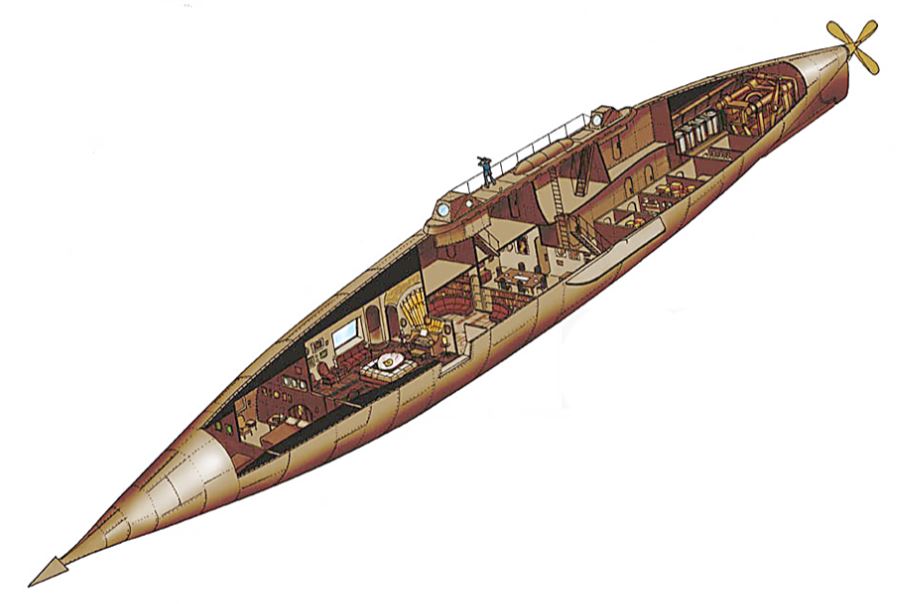

Реконструкция «Наутилуса» в соответствии с описанием Ж. Верна
