Кто изобрел перископ

Анатолий Ефимович Тарас


Слово «перископ» переводится с греческого языка как «вокруг» (пери) «смотреть, видеть» (скопос). Это оптический прибор для наблюдения из укрытий (окопов, блиндажей, развалин), из танков и других бронемашин, а главное – из подводных лодок.
Простейшие перископы состоят из отражающих зеркал на противоположных концах трубчатого контейнера. Зеркала расположены параллельно друг другу и под углом 45° к оси трубы или короба.
Вариантом зеркального перископа является полемоскоп. Термин произошёл от греческих слов «polemos» (война) и «skopeo» (смотрю). Таково общее название простейших оптических приборов для наблюдения из укрытия за полем боя.
Более сложные перископы используют вместо зеркал призмы. Общая конструкция перископа подводной лодки очень проста: два телескопа направлены друг в друга. Если два телескопа имеют разное индивидуальное увеличение, разница между ними приводит к общему увеличению или уменьшению изображения.

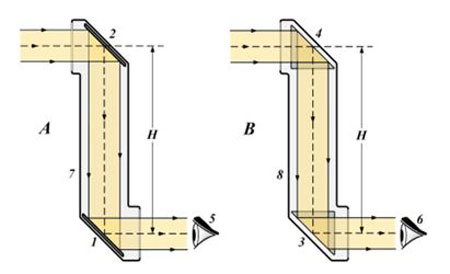

Типы перископов: А – зеркальный; В – призматический


Во времена борьбы с «космополитами» и с «низкопоклонством перед Западом» (1948—1955 гг.) советские авторы приписывали российским деятелям изобретение всего на свете. Вот и «русского немца», инженер-генерала Карла Андреевича фон Шильдера (1785—1854) они назвали изобретателем «первого в мире перископа» для его «первой в мире металлической подводной лодки».
Например, об этом писал Владимир Лупач в своей 200-страничной книжке «Русский флот – колыбель величайших открытий и изобретений» (Москва: издание ДОСААФ, 1952).
С тех пор прошло более 70 лет. Казалось бы, что все точки над “i” давно расставлены. Но и сейчас нет-нет, да появляются в интернете заявления о том, что «первый в мире перископ изобрел российский инженер-генерал Карл Шильдер». Или, в более скромном варианте, – «Шильдер изобрел первый перископ в России».
Однако оба утверждения не соответствуют действительности.
Самый первый перископ в мире придумал и серийно изготовлял в 1430-е годы (за 400 лет до Шильдера!) немецкий ювелир и первопечатник Иоганн Гутенберг (ок. 1399—1468). Свои устройства он продавал в городе Аахен (Aachen) паломникам, чтобы они могли видеть в толпе поверх голов впереди стоящих людей религиозные сцены (мистерии) на площади перед собором.
Перископ Гутенберга представлял собой узкую коробку прямоугольного сечения, вытянутую по вертикали. В верхнем и нижнем концах коробки были закреплены зеркальца, наклонённые на 45° относительно линии горизонта. Зеркальца дважды изменяли ход световых лучей и благодаря этому человек мог видеть объект, закрытый от него препятствием.
В 1644 г. французский монах Марин Мерсенн (Marin Mercenn; 1588—1648) в своей книге «Физико-математические рассуждения», в параграфе под названием «О судах, плавающих под водой» высказал идею применения камеры-обскуры (camera lucida) для рассматривания предметов, находящихся на поверхности воды неподалеку от подводной лодки, погруженной на небольшую глубину.
В 1647 г. астроном и механик Иоганн Гевел (на латыни Johannes Hevelius; 1611—1687) из немецкого вольного города Данциг издал книгу «Selenographia sive Lunae description» (Селенография, или описание Луны). В ней он, помимо многого другого, описал зеркальный перископ с линзами, которому дал название «полемоскоп». И предложил использовать полемоскоп на войне – для наблюдения за объектами из укрытий («полемос» в греческом языке означает «война!»).

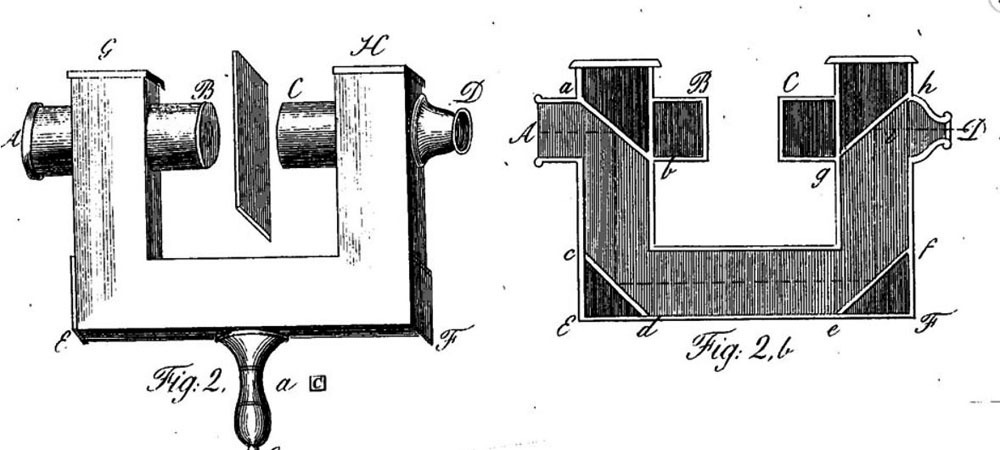

Схема устройства полемоскопа Гевела

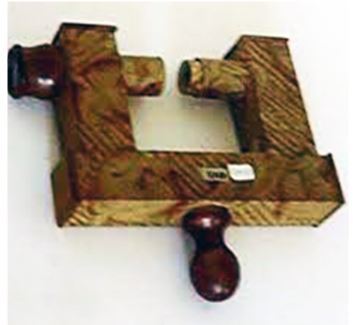

Полемоскоп Гевела

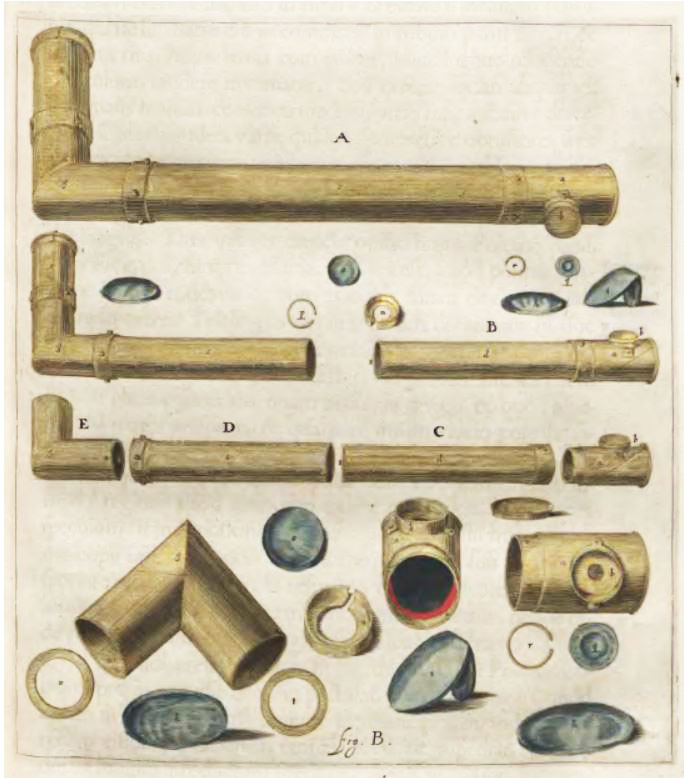

Полемоскопы и их составные части. Из книги Гевела «Селенография»


Кстати говоря, в 20-е годы XIX века в Париже, на набережной Сены где-то в районе королевского дворца Лувр, действовал платный аттракцион «Магические зеркала». За небольшую плату любой желающий мог рассматривать предметы, закрытые от него каменным блоком.
Устройство представляло собой зрительную трубу, разрезанную в середине на две части. Между обеими частями находился каменный блок. Но благодаря четырем плоским зеркалам, размещенным под углом 45 градусов друг к другу, можно было видеть предмет, закрытый от наблюдателя камнем. Таким образом, это был полемоскоп, но не вертикальный, а горизонтальный.


«Магические зеркала» действовали по принципу полемоскопа Гевела

Большой зеркальный полемоскоп французских артиллеристов времён Крымской войны 1853—1855 гг.


Российский учёный и изобретатель Михаил Ломоносов (1711—1765) в своих неопубликованных записках периода 1763—64 гг. описал устройство оригинального зеркального перископа.
Он хотел снабдить этот прибор двумя механизмами. Один из них изменял угол наклона верхнего зеркала с целью наводки на рассматриваемый объект по вертикали. Другой механизм (червячная шестерня, охватывающая трубу перископа, и червячный винт), позволял вращать трубу на 360 градусов, чтобы обозревать весь горизонт. Ломоносов назвал прибор «горизонтоскопом».


«Горизонтоскоп» М.В. Ломоносова (около 1763 г.) Набросок изобретателя
